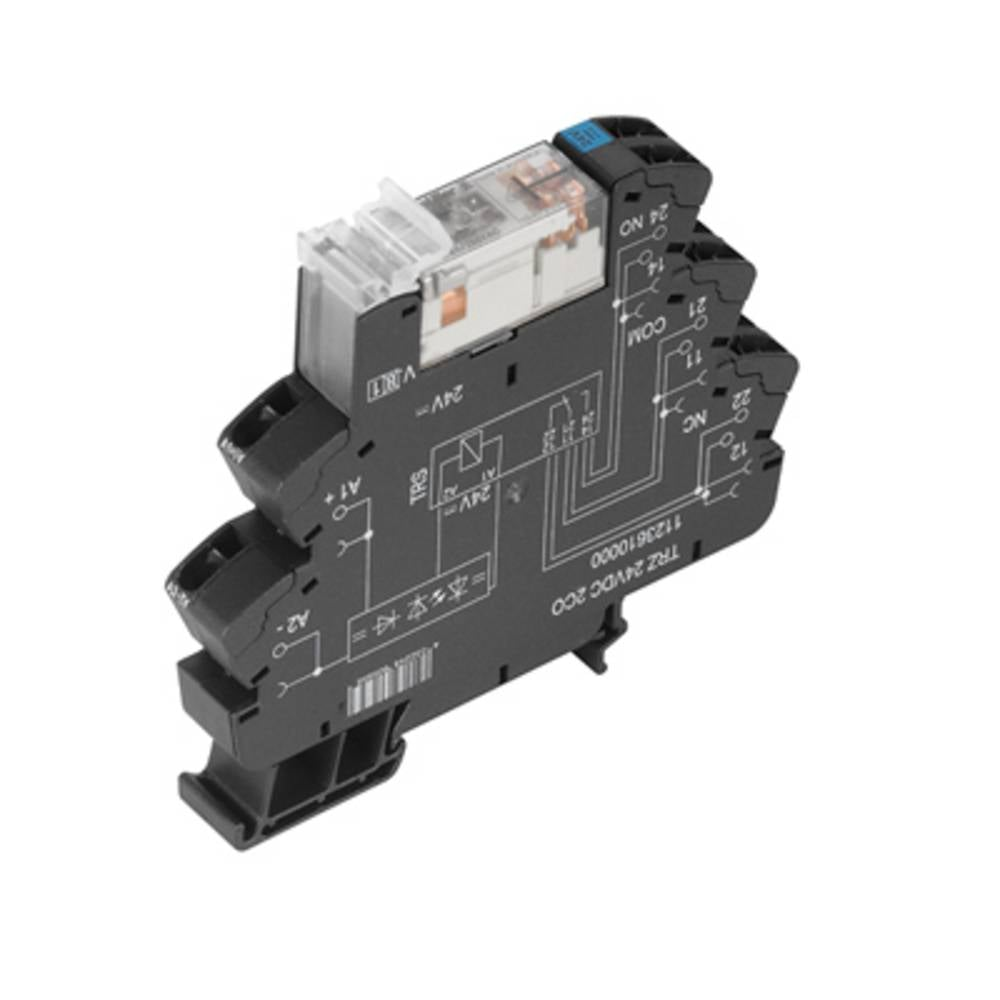

B-Ware Weidmüller TRZ 24VDC 2CO Koppelrelais Wechsler Relaiskoppler Relais Schaltgerät

• Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
• Lagertemperatur: -40 °C...85 °C
• Nennleistung: 495 mW
• Ansprech-/Abfallspannung typ.: 17 V / 3 V DC
• Statusanzeige: LED grün
• Nennschaltspannung: 250 V AC
• Einschaltstrom: 15 A / 4 s
• Schaltleistung DC (ohmsch), max.: 192 W @ 24 V
• min. Schaltleistung: 1 mA @ 24 V, 10 mA @ 10 V, 100 mA @ 5 V
• max. Schaltfrequenz bei Nennlast: 0,1 Hz
• Tragschiene: TS 35
• Prüftaste: Nein
• Mechanische Schaltstellungsanzeige: Nein
• Bemessungsspannung: 300 V
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Spannungsfestigkeit Eingang - Ausgang: 1,2 kVeff / 5 s
• Spannungsfestigkeit benachbarte Kontakte: 2,5 kVeff
• Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
• Stehstoßspannung: 6 kV (1,2/50 µs)
• Abisolierlänge Bemessungsanschluss: 8 mm
• Klemmbereich, Bemessungsanschluss: 1,5 mm²
• Klemmbereich, min.: 0,14 mm²
• Klemmbereich, max.: 2,5 mm²
• Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
• Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
• Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
• Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
• Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
• Klingenmaß: 0,6 x 3,5 mm
• Schaltspannung DC, max.: 250 V
• Ausschaltverzögerung: < 18 ms
• Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
• Anzugs-/Rückfallstrom, typ.: 14 mA / 2 mA DC
• Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Nein
• Spulenspannung Ersatzrelais: 24 V DC

Typ

TRZ 24VDC 2CO

Anschluss

Zugfeder

Herstellerfarbe

Schwarz

Kontaktart

2 Wechsler

Kontaktmaterial

AgNi

Nennspannung

24V/DC

Schaltspannung (max.)

250V/AC

Schaltstrom (max.)

8A

Max. Schaltleistung

2000VA

Mechanische Lebensdauer

30 x 106 Zyklen

Luft-/Kriechstrecke (Spule/Kontakte)

5.5mm

Schutzart

IP20

Max. Temperatur

+60°C

Min. Temperatur

-40°C

Tiefe

87.8mm

Breite

12.8mm

Höhe

90.5mm

Abm.

(B x H x T) 12.8 x 90.5 x 87.8 mm

Inhalt

10St.

Industrieverpackung

Ja

Gewicht

56g

Produkt-Art

Koppelrelais
