Technische Daten

• Verlustleistung bei Nennbedingung: 0,54 W
• Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
• Schaltspannung minimal: 5 V AC/DC (bei 10 mA)
• Schaltstrom minimal: 10 mA (bei 5 V)
• Einschaltstrom maximal: 15 A (300 ms)
• Abschaltleistung (ohmsche Last) maximal:
• 140 W (bei 24 V DC)
• 85 W (bei 48 V DC)
• 60 W (bei 60 V DC)
• 44 W (bei 110 V DC)
• 60 W (bei 220 V DC)
• 1500 VA (bei 250 V AC)
• Schaltvermögen:
• 2 A (bei 24 V, DC13)
• 0,2 A (bei 250 V, DC13)
• 3 A (bei 24 V, AC15)
• 3 A (bei 120 V, AC15)
• 3 A (bei 250 V, AC15)
• Einbaulage: beliebig
• Montagehinweis: anreihbar ohne Abstand
• Abisolierlänge: 8 mm
• Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
• Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
• Leiterquerschnitt AWG: 26 ... 14
• Bemessungsisolationsspannung: 250 V AC
• Bemessungsstoßspannung: 6 kV
• Isolierung: Sichere Trennung, verstärkte Isolierung
• Überspannungskategorie: III

Typ

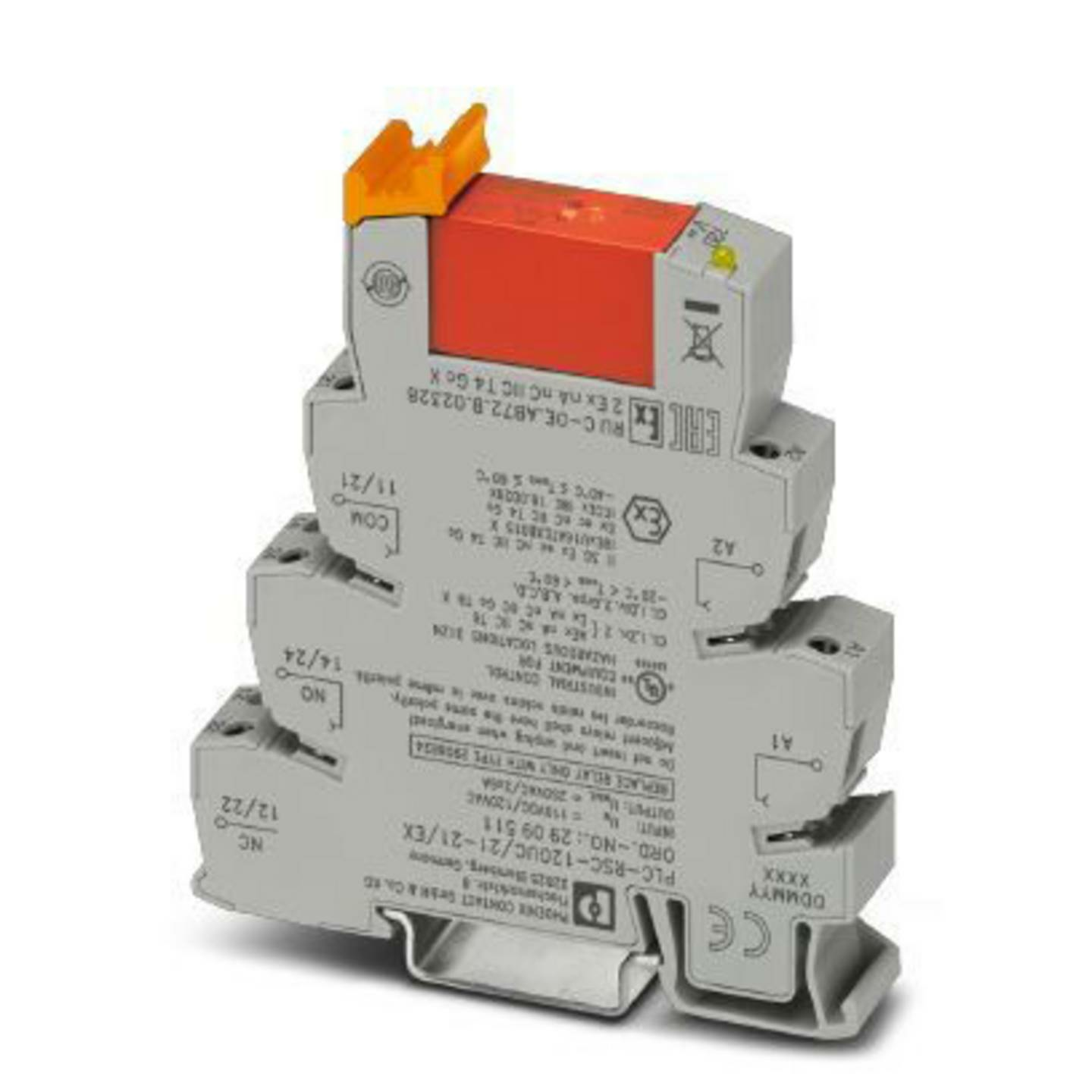

PLC-RSC-120UC/21-21/EX

Anschluss

Schrauben

Ansprechzeit

7 ms

Abfallzeit

10 ms

Kontaktart

2 Wechsler



Kontaktmaterial

AgNi

Nennspannung

120 V/AC



Schaltspannung (max.)

250 V DC/AC



Schaltstrom (max.)

6 A



Mechanische Lebensdauer

3x 107 Schaltspiele

Besonderheiten

mit LED

mit Brückengleichrichter

Schutzart

RT III

Max. Temperatur

+60 °C

Min. Temperatur

-20 °C

Länge

94 mm

Breite

14 mm

Höhe

80 mm

Abm.

(L x B x H) 94 x 14 x 80 mm

Inhalt

10 St.

Tiefe

94 mm

Produkt-Art

Relaisbaustein
