Lieferumfang

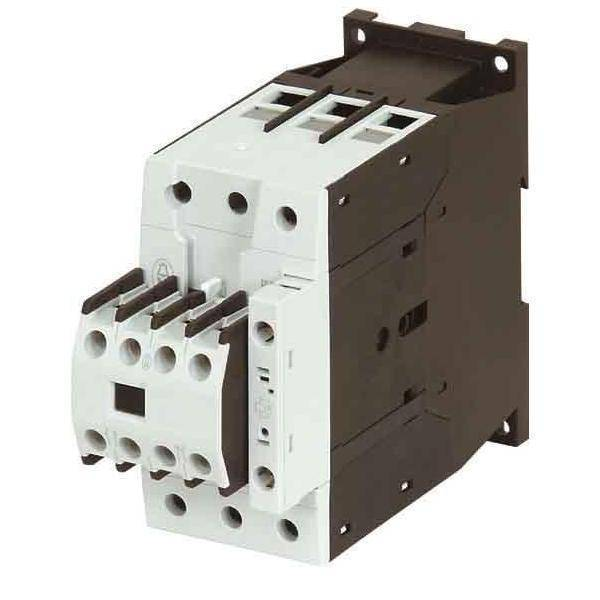

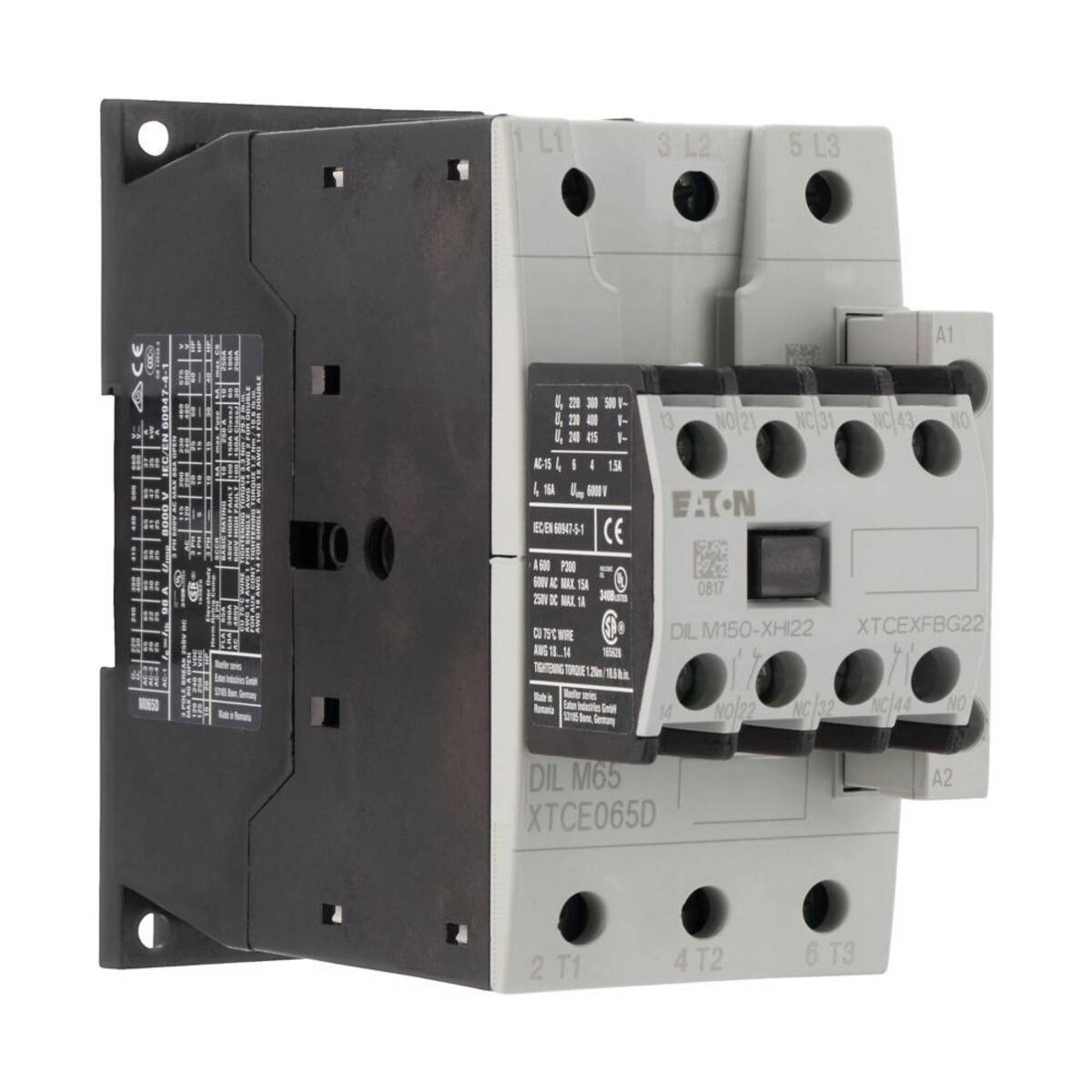

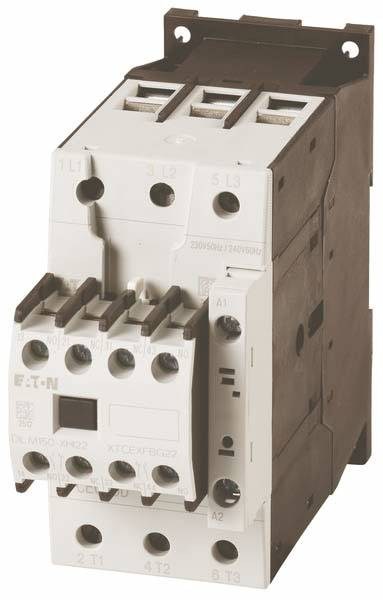

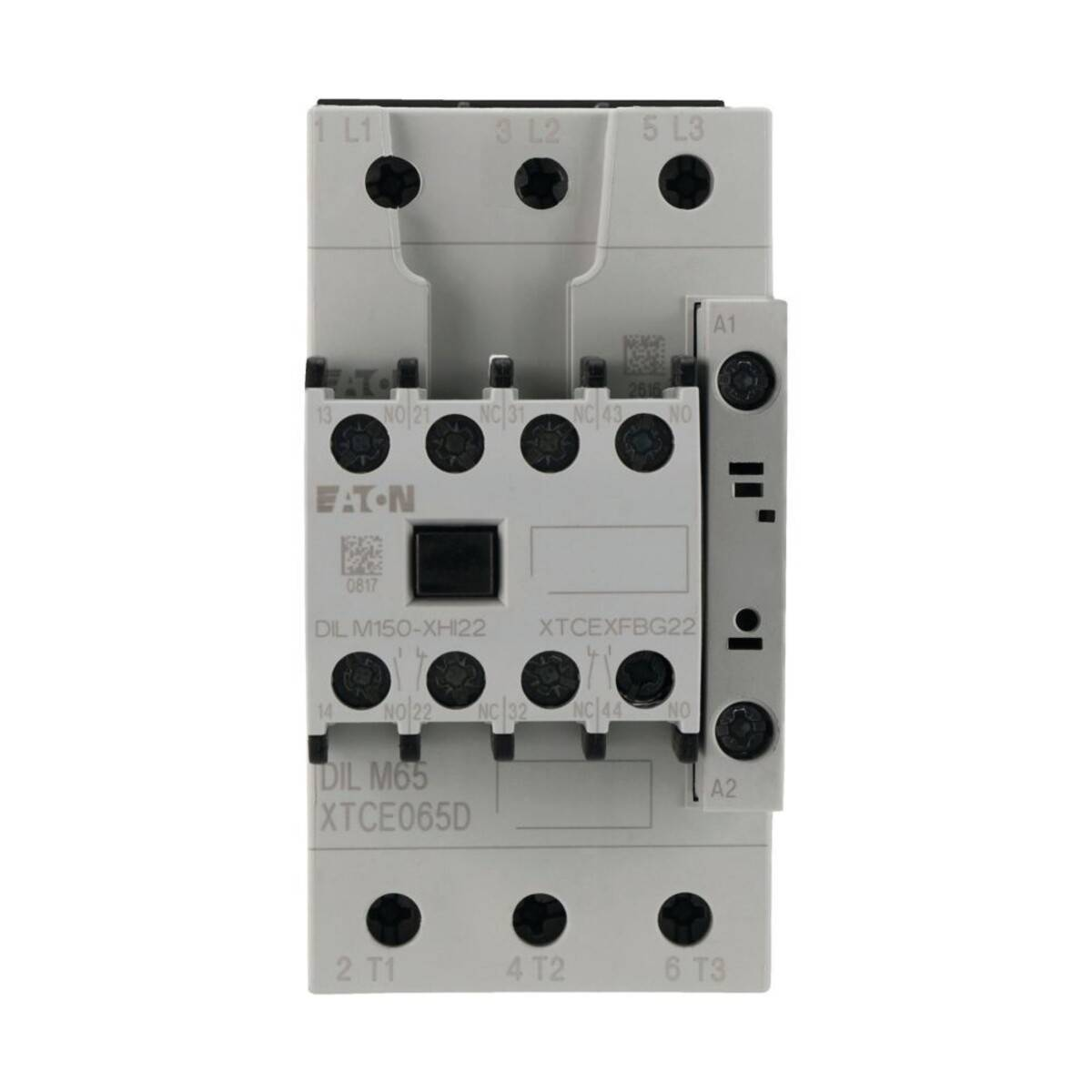

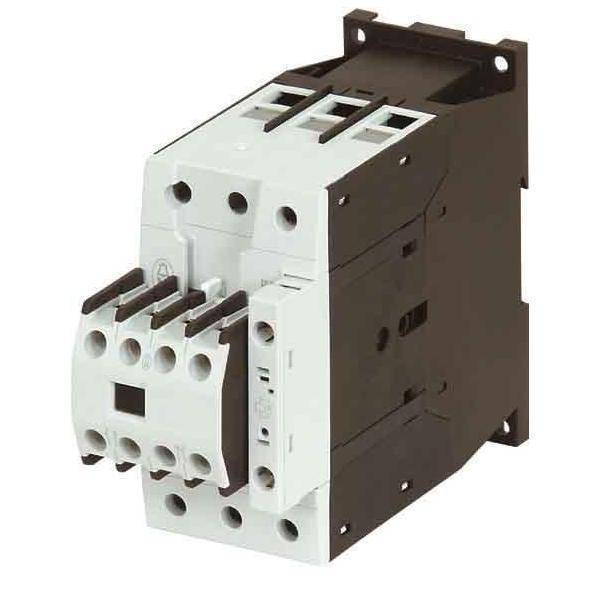

Eaton (Moeller) Leistungsschütz 30kW/400V,AC DILM65-22(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082779269

Beschreibung

Eaton Leistungsschütz DILM65-22(230V50HZ)Abbildung ähnlich.Bitte achten Sie auf die technischen Daten und die EAN des Produkts.Hersteller:EatonBezeichnung:Leistungsschütz 30kW/400V,ACTyp:DILM65-22(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:98 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:65 ABemessungsbetriebsleistung bei AC-3, 400 V:30 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:25 ABemessungsbetriebsleistung bei AC-4, 400 V:12 kWBemessungsbetriebsleistung NEMA:37 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:55 mmHöhe:115 mmTiefe:147 mmEaton Leistungsschütz DILM65-22(230V50HZ): weitere DetailsLeistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 98 A, gekapselt: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung EAN: 4015082779269

Details

• Typ: DILM65-22(230V50HZ,240V60HZ)
• Polzahl: 3polig
• Kontaktart: 3 Schließer
• Hilfskontaktart: 2 Öffner
• Steuerspannung (min.): 230
• Steuerspannung (max.): 240
• Steuerspannungs-Bereich: 230 - 240 V/AC
• Leistung: 30 (Bezeichnet die Leistungsaufnahme und mithin den Energieverbrauch.)
• Anschluss: Schrauben
• Inhalt: 1
• RoHS-konform: Ja
• Breite: 55 (Breite (EF000008))
• Höhe: 115 (Höhe (EF000040))
• Tiefe: 147 (Tiefe (EF000049))
• Geeignet für Reiheneinbau: FALSE (Geeignet für Reiheneinbau (EF001126))
• Bemessungsbetriebsleistung bei AC-3, 400 V: 30 (Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364))
• Anzahl der Schließer als Hauptkontakte: 3 (Anzahl der Schließer als Hauptkontakte (EF001374))
• Anzahl der Öffner als Hauptkontakte: 0 (Anzahl der Öffner als Hauptkontakte (EF001375))
• Anzahl der Hilfskontakte als Schließer: 2 (Anzahl der Hilfskontakte als Schließer (EF001376))
• Anzahl der Hilfskontakte als Öffner: 2 (Anzahl der Hilfskontakte als Öffner (EF001377))
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 (Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392))
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 98 (Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393))
• Bemessungssteuerspeisespannung AC 50 Hz: 230-230 (Bemessungssteuerspeisespannung AC 50 Hz (EF003978))
• Bemessungssteuerspeisespannung AC 60 Hz: 240-240 (Bemessungssteuerspeisespannung AC 60 Hz (EF003979))
• Bemessungssteuerspeisespannung DC: 0-0 (Bemessungssteuerspeisespannung DC (EF003980))
• Anschlussart Hauptstromkreis: Schraubanschluss (Anschlussart Hauptstromkreis (EF006819))
• Betriebsspannung AC 50 Hz: 230-690 (Betriebsspannung AC 50 Hz (EF008206))
• Betriebsspannung AC 60 Hz: 230-690 (Betriebsspannung AC 60 Hz (EF008207))
• Spannungsart zur Betätigung: AC (Spannungsart zur Betätigung (EF008242))
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 (Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495))
• Bemessungsbetriebsleistung bei AC-4, 400 V: 12 (Bemessungsbetriebsleistung bei AC-4, 400 V (EF008496))
• Bemessungsbetriebsleistung NEMA: 37 (Bemessungsbetriebsleistung NEMA (EF011960))
• Produkt-Art: Leistungsschütz
