Highlights & Details

• Industrieverpackung mit 10 Stück

Technische Daten

Lagertemperatur, max.: 80 °C

• Lagertemperatur, min.: -40 °C
• Statusanzeige: LED grün
• Einschaltverzögerung: < 13 µs
• Ausschaltverzögerung: < 42 µs
• Spannungsfall bei max. Last: < 1 V
• Leckstrom: < 10 µA
• Kurzschlussfest: Nein
• Farbe: schwarz
• Bemessungsspannung: 300 V
• Überspannungskategorie: III
• Kriech- und Luftstrecke Steuerseite - Lastseite: > 3 mm
• Stehstoßspannung: 4 kV (1,2/50 µs)
• Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
• MTTF: 2.500 Years
• Ein- / Ausschaltspannung: 4 V / 1.25 V DC
• Schutzschaltung: Varistor, Verpolungsschutz
• Lastkategorie: DC1
• min. Schaltstrom: 100 µA
• Schutzschaltung Lastseite: Freilaufdiode
• Tragschiene: TS 35
• Brennbarkeitsklasse nach UL 94: V-0
• Verschmutzungsgrad: 2
• Spannungsfestigkeit Steuerseite - Lastseite: 1,2 kVeff / 1 min
• Abisolierlänge Bemessungsanschluss: 10 mm
• Klemmbereich, Bemessungsanschluss: 1,5 mm²
• Klemmbereich, min.: 0,5 mm²
• Klemmbereich, max.: 2,5 mm²
• Leiteranschlussquerschnitt AWG, min.: AWG 20
• Leiteranschlussquerschnitt AWG, max.: AWG 14
• Leiteranschlussquerschnitt, eindrähtig, min.: 0,5 mm²
• Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, min.: 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 20
• Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 14
• Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
• Klingenmaß: 0,6 x 3,5 mm
• max. Schaltfrequenz (DC Steuerspannung): 3.000 Hz

Typ

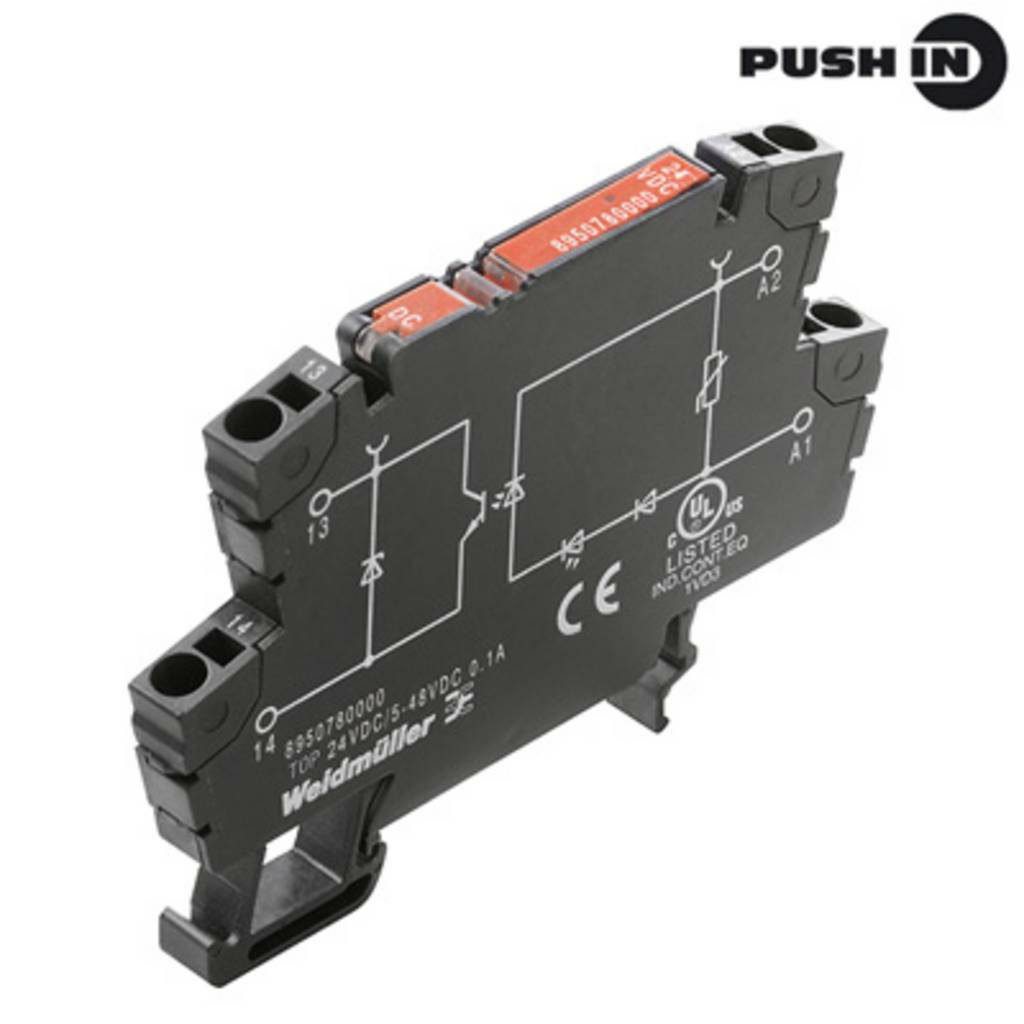

TOP 5VDC/48VDC 0,1A

Anschluss

Push-In-Klemme



Steuerspannung (min.)

5 V/DC



Steuerspannung (max.)

5 V/DC



Steuerspannungs-Bereich

5 - 5 V/DC

Steuerstrom (max.)

7.7 mA

Schaltspannung (min.)

5 V/DC

Schaltspannung (max.)

48 V/DC



Last-Strom (max.)

0.1 A



Max. Schaltleistung

170 mW

Kontaktart

1 Schließer



Min. Temperatur

-20 °C

Max. Temperatur

+60 °C

Schutzart

IP20

Breite

6.1 mm

Höhe

79.4 mm

Tiefe

55 mm

Gewicht

19.3 g

Industrieverpackung

Ja

Dauerstrom (max.)

0.1 A

Produkt-Art

Optokopplerrelais
