Lieferumfang

• 1 Stück

Beschreibung

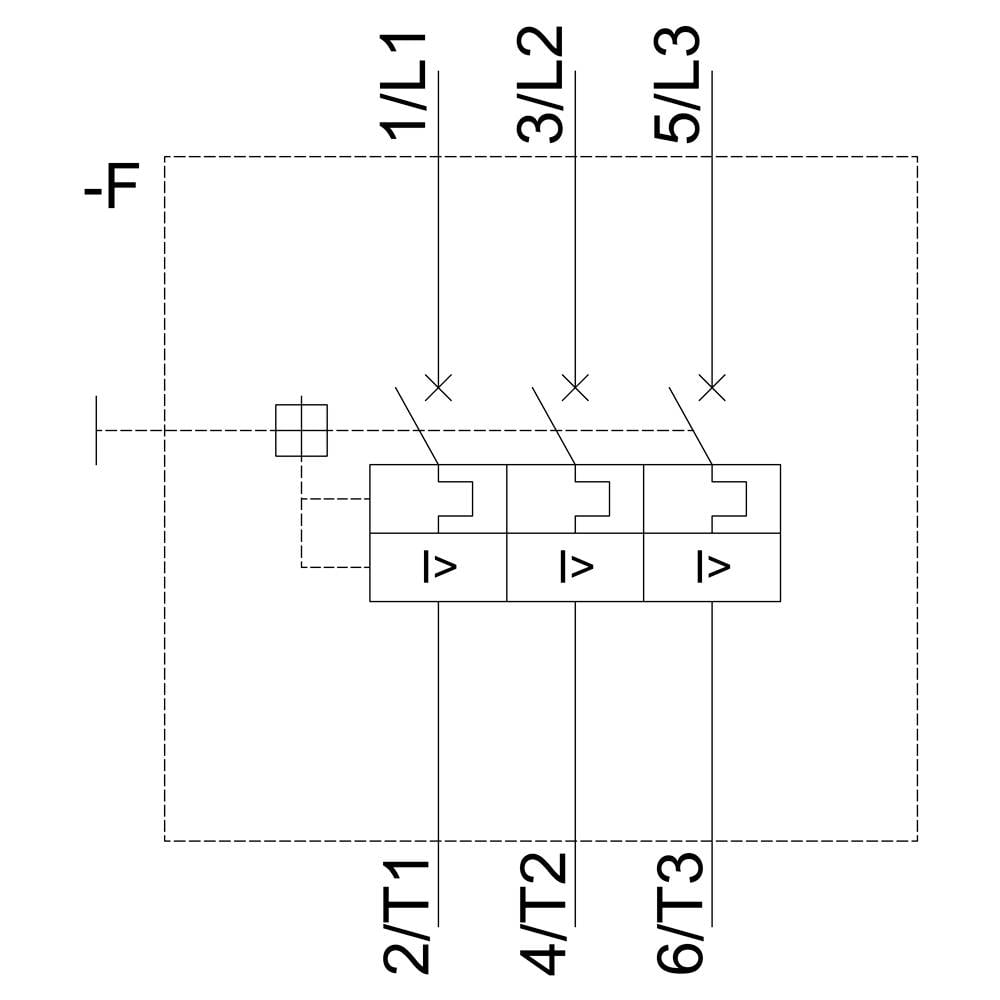

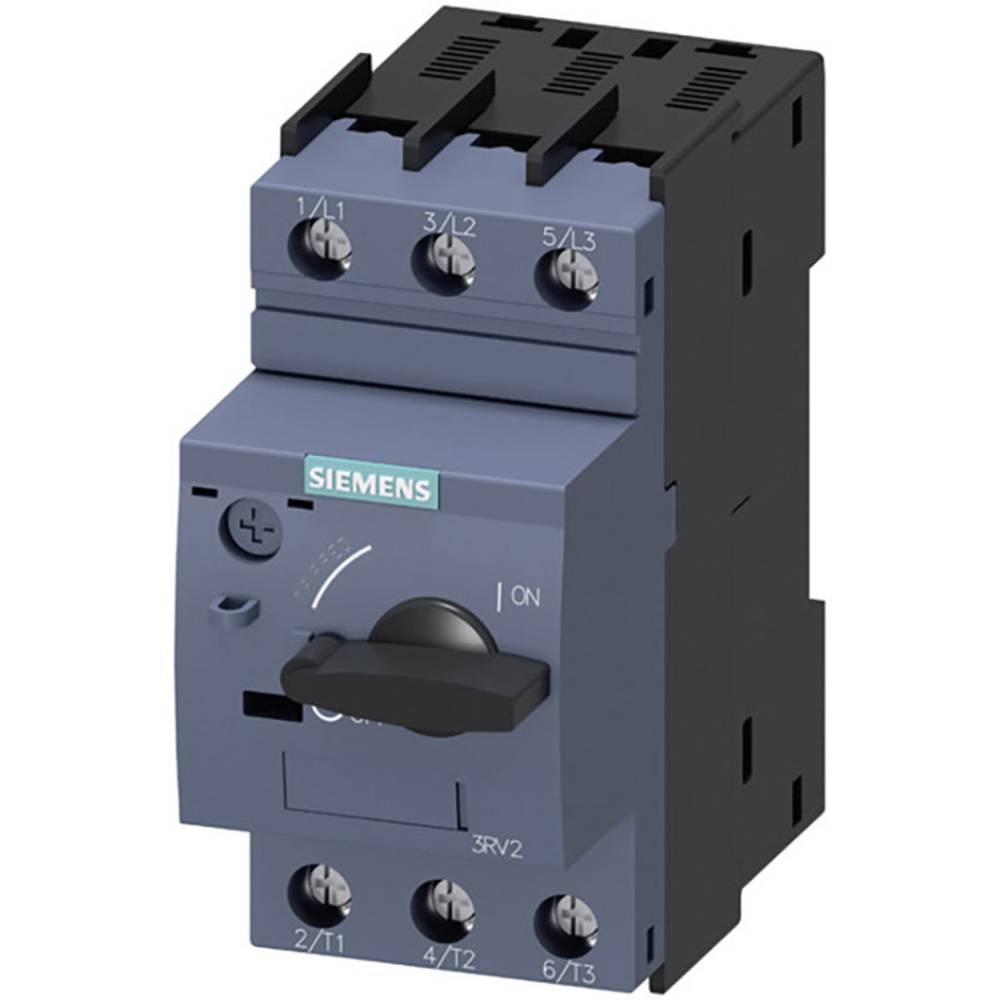

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 10...16 A N-Auslöser 208 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.

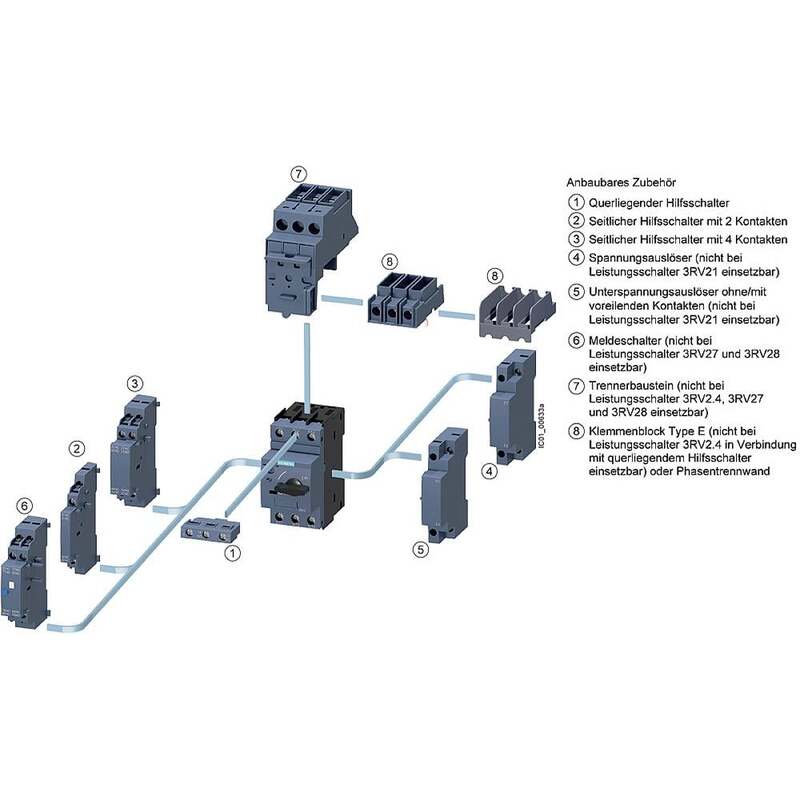

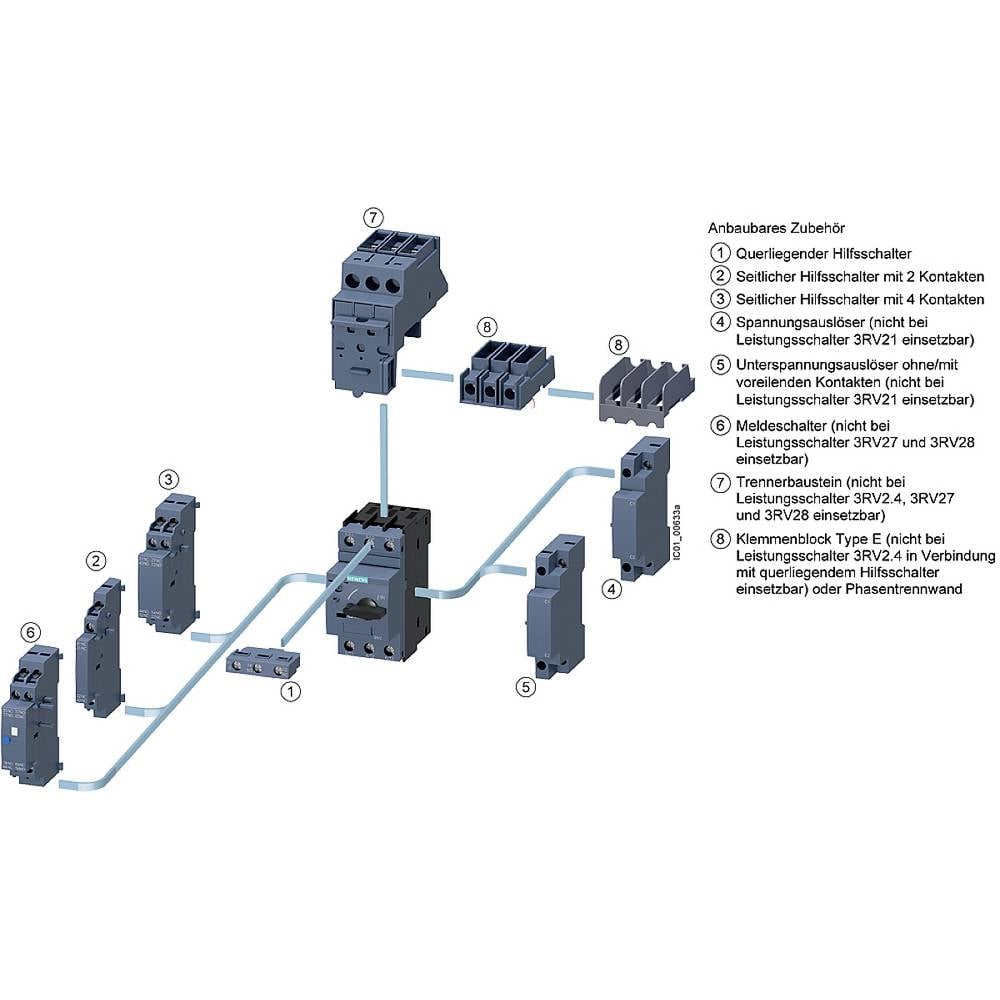

Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

• Nennstrom: 16 A
• Spulenspannung (max): 690 V
• Produktfarbe: Schwarz
• CCC, CSA, UL, EAC, ATEX, CE, VDE, LRS, PRS, RINA, RMRS, ABS

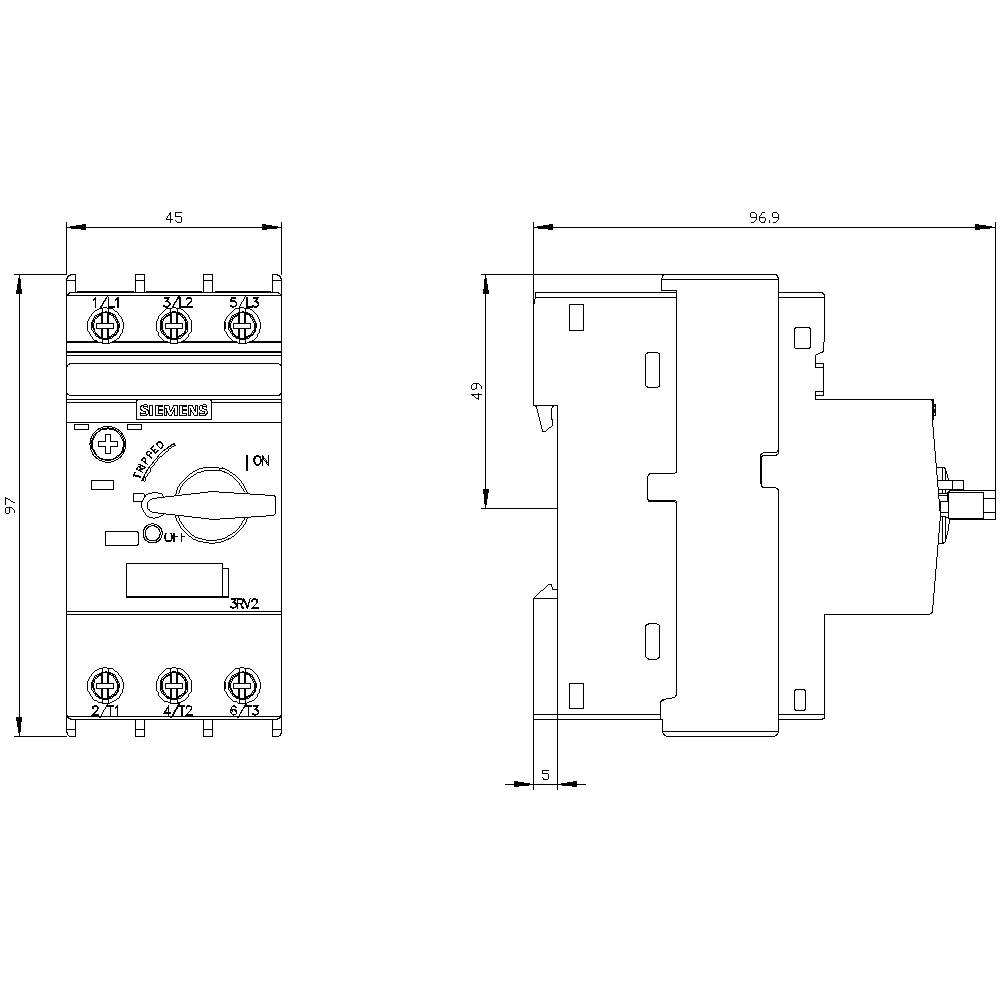

• Breite: 45 mm
• Tiefe: 96 mm
• Höhe: 97 mm
• Verpackungsbreite: 49 mm
• Verpackungstiefe: 102 mm
• Verpackungshöhe: 102 mm

Technische Daten

• Ausführung: für Motorschutz
• Ausführung des Gewindes: M3
• Gewicht: 358 g
• Mechanische Lebensdauer: 100000
• Elektrische Lebensdauer: 100000
• Isolationsspannung: 690 V
• Verlustleistung: 7 W
• Frequenz: 50/60 Hz

Produkt-Art

Leistungsschalter

Typ

3RV2011-4AA10

Baugröße

S00

Einstellbereich Strom (min.)

10 A

Einstellbereich Strom (max.)

16 A

Einstellbereich (Strom)

10 - 16 A

Polzahl

3polig

Schaltspannung (max.)

690 V/AC

Montageart

Hutschiene

Min. Temperatur

-20 °C

Max. Temperatur

+60 °C

Anschluss

Schrauben

Schutzart

IP20

Tiefe

97 mm

Breite

45 mm

Höhe

97 mm

Abm.

(B x H x T) 45 x 97 x 97 mm

Inhalt

1 St.

RoHS-konform

Ja

Farbe

Mehrfarbig

Gewicht

0.36

Breite

45

Höhe

97 mm

Tiefe

97 mm

Bemessungsbetriebsleistung bei AC-3, 400 V

7.5 kW

Mit integriertem Hilfsschalter

FALSE

Bemessungsdauerstrom Iu

16 A

Mit integriertem Unterspannungsauslöser

FALSE

Polzahl

3

Bemessungsbetriebsspannung

690-690 V

Überlastauslöser Stromeinstellung

10-16 A

Schutzart (IP)

IP20

Mit thermischem Überlastschutz

TRUE

Anschlussart Hauptstromkreis

Schraubanschluss

Ausführung des Betätigungselements

Drehknopf

Auslösetechnik

magnetisch

Bemessungsbetriebsleistung bei AC-3, 230 V

4 kW

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC

55 kA

Phasenausfallempfindlich

TRUE

Készülék kivitel

Einbaugerät Festeinbautechnik
