Beschreibung

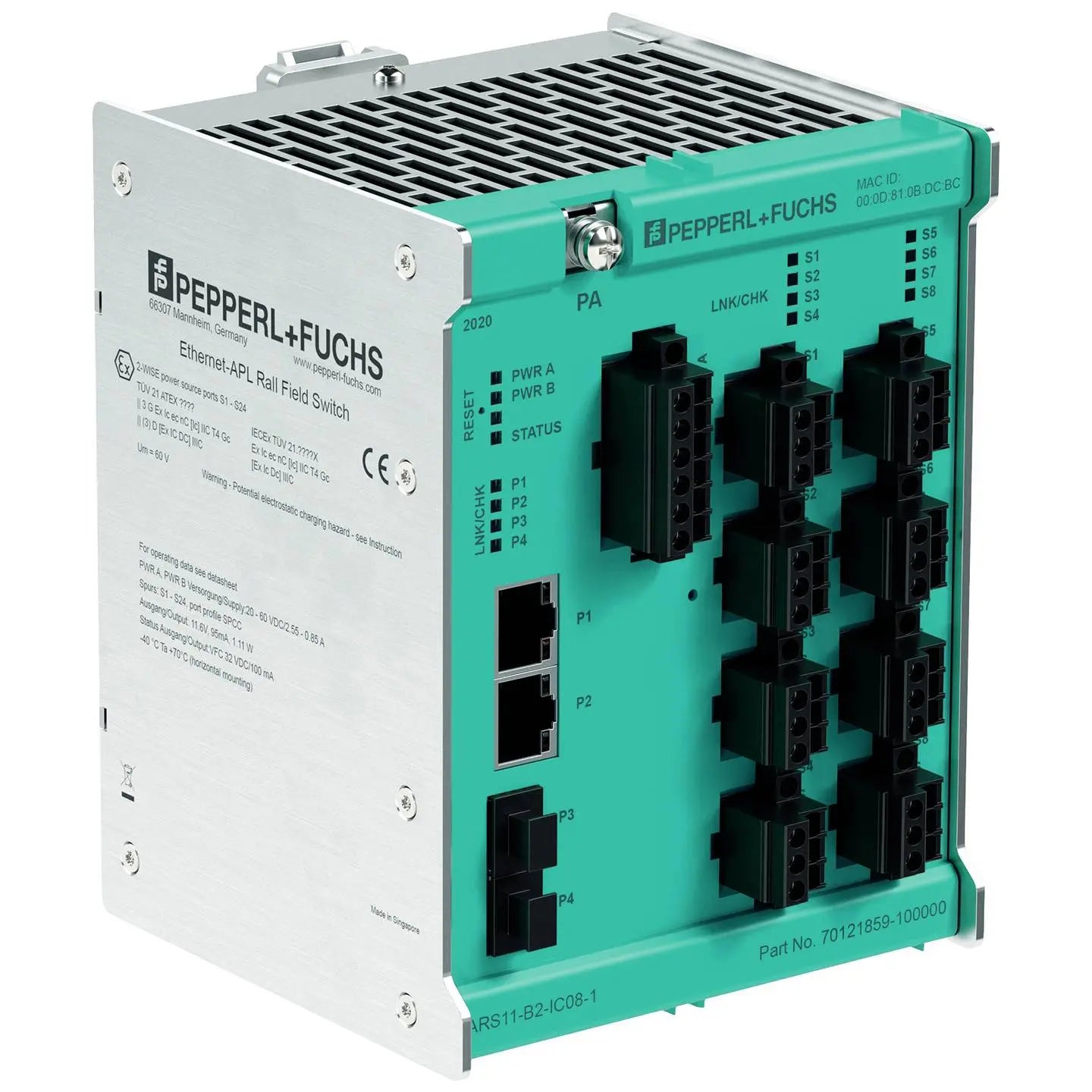

Ethernet-APL Rail Feldschalter Field Switch; 8-Spur Ports; Zone 2, Ex ic IIC Spur Ports; Abziehbare Stecker mit Schraubklemmen

Details

Ausführung

• Allgemeine Daten
• Ausführung / Montage: Schaltschrankinstallation
• Unterstützter Feldbus: n/a
• Versorgung
• Bemessungsspannung: 20 ... 60 V
• Bemessungsstrom: 0,37 ... 1,1 A
• Verlustleistung: 13,2 W
• Spannungsdifferenz dualer Versorgungseingang: +/- 10 %
• Leistungsaufnahme: max. 22 W
• Redundanz: dualer Versorgungseingang
• Anzeigen/Bedienelemente
• LED PWR A/B: grün: Power on |
• LED LNK/CHK: Aus: keine Kommunikationsverbindung aktiv , | Grün: Kommunikationsverbindung aktiv , | Blinkt grün: Aktivität bei der Kommunikationsverbindung , | Blinkt rot: Funktion prüfen
• LED ALARM: Aus: Gut | Blau: Wartungsbedarf | Rot blinkend: Außerhalb der Spezifikation | Rot: Ausfall
• LED STATUS: Aus: Gut , Blau: Wartungsbedarf , Rot: Ausfall |
• Fehlersignal: VFC-Alarm 100 mA, 32 V DC, Öffner
• Taster: Geräte-Reset
• Schnittstelle 1
• Schnittstellentyp: Ethernet-APL : 1 Vss-Option Spur-Anschluss
• Port-Klassifikation: S P C C
• Anzahl der Anschlüsse: 8
• Port-Bezeichnung: S 1 ... S 8
• Stromversorgungsmöglichkeit: gespeist
• Übertragungsrate: 10 MBit/s vollduplex
• Bemessungsspannung: 11,61 V
• Bemessungsstrom: 95 mA
• Bemessungsleistung: 1,11 W
• Kabelschirm-Erdungsoption: kapazitiv geerdet
• Anschlussart: steckbare Schraubklemmen
• Leiterquerschnitt starrer Leiter: 2,08 ... 0,326 mm2 , 14 ... 18 AWG
• Leiterquerschnitt flexibler Leiter: 2,08 ... 0,326 mm2 , 14 ... 18 AWG
• Schnittstelle 2
• Schnittstellentyp: 1000BASE-T
• Anzahl der Anschlüsse: 2
• Port-Bezeichnung: P 1 ... P 2
• Übertragungsrate: 10/100/1000 Mbit/s
• Anschlussart: RJ-45 , EIA/TIA 568 B
• Schnittstelle 3
• Schnittstellentyp: Steckplatz für SFP-Transceiver SFP
• Anzahl der Anschlüsse: 2
• Port-Bezeichnung: P 3 ... P 4
• Galvanische Trennung
• Spurs/Versorgung: 1500 V AC
• SFP/Versorgung: 500 V AC
• 1000BASE-T/Versorgung: 1500 V AC
• 1000BASE-T/Spurs: 1500 V AC
• 1000BASE-T/1000BASE-T: 1500 V AC
• Gehäuse/alle: 620 V AC
• Fehlersignal/Alle: 1500 V AC
• Richtlinienkonformität
• Elektromagnetische Verträglichkeit
•  Richtlinie 2014/30/EU: EN 61326-1:2013
• Konformität
• Galvanische Trennung: IEC 61010-1
• Elektromagnetische Verträglichkeit: EN 61326 , NE 21
• Schutzart: IEC 60529
• Ethernet: IEEE 802.3z , IEEE 802.3u , IEEE 802.3cg
• Schockfestigkeit: EN 60068-2-27
• Schwingungsfestigkeit: EN 60068-2-6
• Klimatische Bedingungen: DIN IEC 721
• Software
• Industrielle Protokolle: PROFINET , CC-B (PA) , dynamische Rekonfiguration , Netzlastklasse III
• Verwaltung: Web-Benutzerschnittstelle , SNMP v1, v2 , v3 , PROFINET
• Redundanz: PROFINET MRP , PROFINET-Systemredundanz S2
• Management Information Base (MIB): PROFINET Conformance Class B
• Cybersecurity: HTTPS , Portverriegelung , Protokoll wird deaktiviert , PROFINET Sicherheitsstufe 1
• Diagnosefunktion: Physikalische Schicht 10BASE-T1L , Port , Paket-Statistiken |
• Umgebungsbedingungen
• Umgebungstemperatur: -40 ... 70 °C (-40 ... 158 °F) horizontal montiert kein SFP installiert | -40 ... 65 °C (-40 ... 149 °F) horizontal montiert SFP installiert
• Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
• Relative Luftfeuchtigkeit: ≤ 95 % nicht kondensierend
• Schockfestigkeit: 15 g 11 ms
• Schwingungsfestigkeit: 1 g 10 ... 150 Hz
• Verschmutzungsgrad: max. 2, gemäß IEC 60664
• Korrosionsbeständigkeit: nach ISA-S71.04-1985, Schweregrad G3
• Mechanische Daten
• Gehäusematerial: Edelstahl 1.4301 , PC (Polycarbonat)
• Gehäusebreite: 119 mm
• Gehäusehöhe: 158 mm
• Gehäusetiefe: 136,5 mm
• Schutzart: IP20 nach EN 60529
• Masse: 2100 g
• Befestigung: Hutschienenmontage , Wandmontage
• Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
• EU-Baumusterprüfbescheinigung: TÜV 20 ATEX 8571 X
•  Kennzeichnung: ATEX II 3 G Ex ic ec nC [ic] IIC T4 Gc | ATEX II (3) D [Ex ic Dc] IIIC
• Versorgung
•  Sicherheitst. Maximalspannung: 60 V
• Schnittstelle 1: 2-WISE-Stromquelle
•  SpannungUo: 17,5 V
•  Strom Io: 105 mA
• Schnittstelle 2
•  Sicherheitst. Maximalspannung Um: 60 V
• Schnittstelle 3
•  Sicherheitst. Maximalspannung Um: 60 V
• Richtlinienkonformität
•  Richtlinie 2014/34/EU: EN 60079-0:2018 , EN 60079-11:2012 , EN 60079-7:2015+A1:2018 , EN 60079-15:2019 , IEC TS 60079-47:2021
• Internationale Zulassungen
• IECEx-Zulassung: IECEx TUR 20.0105X
•  Zugelassen für: Ex ic ec nC [ic] IIC T4 Gc | [Ex ic Dc] IIIC
