Lieferumfang

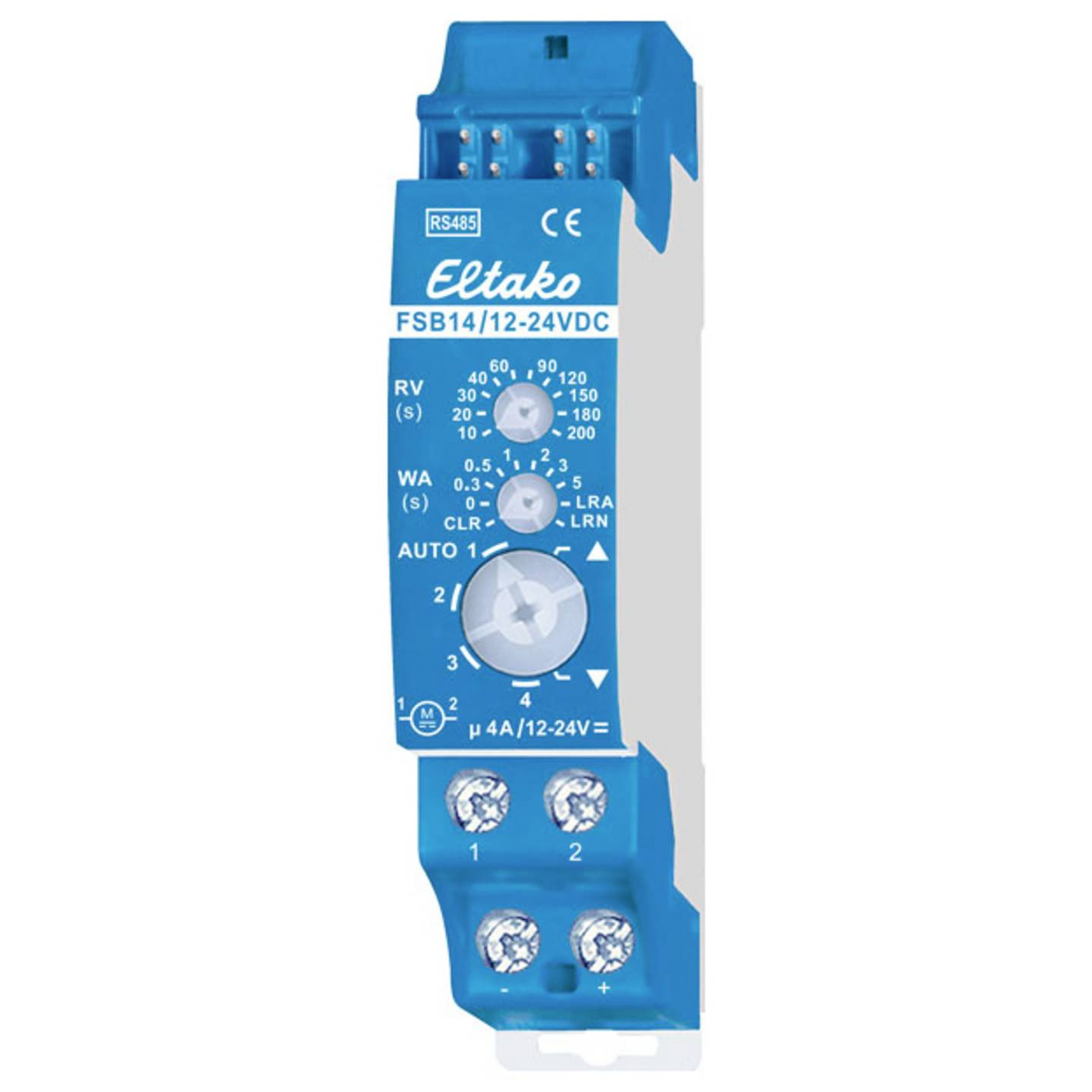

• Schaltaktor für Beschattungselemente und Rollladen für einen 12-24V DC-Motor

Beschreibung

Schaltaktor Beschattungselemente und Rollladen für einen 12-24V DC-Motor. 1+1 Schließer 4A/12-24V DC, potenzialgetrennt von der Versorgungsspannung 12V. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Die DC-Spannung für den Motor wird an die Klemmen - und + angeschlossen, der DC-Motor an die Klemmen 1 und 2. Sind Relais des FSB14 eingeschaltet, werden 0,4 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Örtliche Steuerung mit Universaltaster: Mit jedem Tastimpuls wechselt die Schaltstellung in der Reihenfolge Auf, Halt, Ab, Halt. Örtliche Steuerung mit Richtungstaster: Mit einem Tastimpuls oben wird die Schaltstellung Auf gezielt aktiviert. Mit einem Tastimpuls unten wird die Schaltstellung Ab gezielt aktiviert. Ein weiterer Tastimpuls in dieselbe Richtung unterbricht den Ablauf sofort. Bei einem Tastimpuls in die andere Richtung wird jedoch gestoppt und nach einer Pause von 500ms in die entgegengesetzte Fahrtrichtung umgeschaltet. Zentralsteuerung dynamisch ohne Priorität: Mit einem Steuersignal eines als Zentralsteuerungstaster ohne Priorität eingelernten Tasters wird gezielt die Schaltstellung Auf oben oder Ab unten aktiviert. Ohne Priorität deswegen, weil diese Funktion von anderen Steuersignalen übersteuert werden kann. Zentralsteuerung dynamisch mit Priorität: Mit einem Steuersignal von mindestens 2 Sekunden eines als Zentralsteuerungstaster mit Priorität eingelernten Tasters wird gezielt die Schaltstellung Auf oben und Ab unten aktiviert. Mit Priorität deswegen, weil diese Steuersignale nicht von anderen Steuersignalen übersteuert werden können, solange, bis der Zentralbefehl durch einen Tastimpuls Auf oder Ab von dem Zentralsteuertaster wieder aufgehoben wird. Mit einem Steuersignal, z.B. eines als Zentralsteuerungstaster mit Priorität eingelernten FSM61, werden gezielt die Schaltstellung Auf oder Ab und die Priorität aktiviert. Mit Priorität deswegen, weil diese Steuersignale nicht von anderen Steuersignalen übersteuert werden können, solange, bis der Zentralbefehl durch das Ende des Steuersignals wieder aufgehoben wird. Beschattungsszenen-Steuerung: Mit einem Steuersignal eines als Szenentaster eingelernten Tasters mit Doppelwippe oder automatisch durch einen zusätzlich eingelernten Funk-Außen-Helligkeitssensor können bis zu 4 zuvor hinterlegte Ab-Laufzeiten abgerufen werden. Bei Steuerung über die GFVS-Software können Fahrbefehle für Auf und Ab mit der exakten Fahrzeitangabe gestartet werden. Da der Aktor nach jeder Aktivität, auch bei durch Taster ausgelöstes Fahren, exakt die gefahrene Zeit zurückmeldet, wird die Position der Beschattung in der GFVS-Software immer korrekt angezeigt. Bei Erreichen der Endlagen oben und unten wird die Position automatisch synchronisiert. Funktions-Drehschalter unten: AUTO 1 = In dieser Stellung des Drehschalters ist die Komfortwendefunktion für Jalousien eingeschaltet. Bei der Steuerung mit einem Universaltaster oder einem Richtungstaster bewirkt ein Doppelimpuls das langsame Drehen in die Gegenrichtung, welches mit einem weiteren Impuls gestoppt wird. AUTO 2 = In dieser Stellung des Drehschalters ist die Komfortwende­funktion für Jalousien ganz ausgeschaltet. AUTO 3 = In dieser Stellung des Drehschalters wirken die örtlichen Taster zunächst statisch und lassen so das Wenden von Jalousien durch Tippen zu. Erst nach 0,7 Sekunden ständiger Ansteuerung schalten sie auf dynamisch um. AUTO 4 = In dieser Stellung des Drehschalters wirken die örtlichen Taster nur statisch (ER-Funktion). Die Rückfallverzögerung RV (Wischzeit) des oberen Drehschalters ist aktiv. Eine Zentralsteuerung ist nicht möglich. Pfeil nach oben/Pfeil nach unten = Die Handsteuerung erfolgt in den Positionen Pfeil nach oben (Auf) und Pfeil nach unten (Ab) des unteren Drehschalters. Die Handsteuerung hat Priorität vor allen anderen Steuerbefehlen. WA = Die Wendeautomatik für Jalousien und Markisen wird mit dem mittleren Drehschalter eingestellt. 0 = ausgeschaltet, sonst zwischen 0,3 und 5 Sekunden eingeschaltet mit eingestellter Wendezeit. Hierbei wird nur bei Ab nach Ablauf der mit dem oberen Drehschalter eingestellten Verzögerungszeit eine Drehrichtungsumkehr vollzogen, um z.B. Markisen zu spannen oder Jalousien in eine bestimmte Position zu stellen. Unter dem RV-Drehschalter befindet sich die LED-Anzeige für die Wendezeit. RV = Die Verzögerungszeit (Rückfallverzögerung RV) wird mit dem oberen Drehschalter eingestellt. Befindet sich der FSB14 in der Stellung Auf oder Ab, so läuft die eingestellte Verzögerungszeit, an deren Ende das Gerät automatisch auf Halt umschaltet. Die Verzögerungszeit muss daher mindestens so lange gewählt werden, wie das Beschattungselement oder der Rollladen benötigt, um von einer Endstellung in die andere zu kommen. Unter dem RV-Drehschalter befindet sich die LED-Anzeige für die Verzögerungszeit RV. Werden ein oder mehrere Funk-Fenster-Türkontakte FTK oder Fenstergriffsensor FFG7B-rw eingelernt, ist bei geöffneter Türe ein Aussperrschutz eingerichtet, welcher einen Zentral-Ab-Befehl sperrt. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.

Details

In unserem Shop erhältst du automatisch einen Mengenrabatt. Der Rabatt gilt bereits ab 3 Produkten. Lege einfach mindestens 3 Artikel in deinen Warenkorb, und der Mengenrabatt wird direkt im Check-out automatisch abgezogen.

Unsere Produkte stammen aus Retouren anderer Online-Shops. Wir prüfen jedes Produkt von Hand in unserer Reparaturwerkstatt in Ludwigsfelde bei Berlin. Nach dieser Prüfung wird der Zustand des Artikels bestimmt und ein Wiederverkaufspreis festgelegt & wieder in unserem Shop angeboten.

Unsere Produkte stammen aus Retouren anderer Online-Shops. Wir prüfen jedes Produkt von Hand in unserer Reparaturwerkstatt in Ludwigsfelde bei Berlin. Nach dieser Prüfung wird der Zustand des Artikels bestimmt und ein Wiederverkaufspreis festgelegt & wieder in unserem Shop angeboten.

Dein Produkt wird innerhalb von 2–3 Werktagen mit DHL, GLS oder Hermes versendet. Die Versandkosten betragen 4,90 €, ab einem Warenkorbwert von 100 € ist der Versand kostenlos.

Wir haben ein 30-tägiges kostenloses Rückgaberecht. Im Falle einer Rücksendung aufgrund eines technischen Fehlers o.ä. entstehen dir keine Rücksendekosten.

Eltako GmbH
Hofener Str. 54, Fellbach
70736, Germany

https://www.eltako.com/de/
