Données techniques

• Tension de sortie analogique [V] : 0…10 ; (échelle 1:5)
• Courant de sortie analogique [mA] : 4…20 ; (échelle 1:5)
• Point d'extrémité analogique [barre] : 20…100
• Point d'extrémité analogique [MPa] : 2…10
• Point final analogique [psi] : 290…1450
• Point de départ analogique [barre] : 0...80
• Point de départ analogique [MPa] : 0...8
• Point de départ analogique [psi] : 0...1160
• Temps de réponse [ms] : < 1,5
• Nombre de sorties analogiques : 1
• Nombre de sorties numériques : 2
• Nombre d'entrées et de sorties : Nombre de sorties numériques : 2 ; Nombre de sorties analogiques : 1
• Affichage : Unité d’affichage : 3 LED vertes (bar, psi, MPa) ; État de commutation : 2 LED jaunes ; Valeurs mesurées : affichage alphanumérique rouge/vert à 4 chiffres
• Résistance à la compression [MPa] : 30
• Résistance à la compression [psi] : 4350
• Par incréments de - Réglage d'usine / CMPT = 2 [MPa] : 0,02
• Par incréments de - Status_B Haute résolution / CMPT = 3 [MPa] : 0,01
• Révision IO-Link : 1.1
• Écart de la courbe caractéristique : < ± 0,25 (BFSL) / < ± 0,5 (LS) ; (Réduction de 1:1 ; BFSL = Meilleure droite d’ajustement (paramètre de valeur minimale) ; LS = paramètre de point limite)
• Plage de mesure [MPa] : 0...10
• Élément de mesure : cellule de mesure de pression céramique-capacitive
• Distance minimale entre SP et rP - Réglage d'usine / CMPT = 2 [MPa] : 0,06
• Distance minimale entre SP et rP - Statut_B Haute résolution / CMPT = 3 [MPa] : 0,05
• Pression d'éclatement minimale [MPa] : 65
• Point de réinitialisation rP - Réglage d'usine / CMPT = 2 [MPa] : 0,02…9,96
• Point de retour rP - Statut_B Haute résolution / CMPT = 3 [MPa] : 0,02...9,96
• Point de commutation SP - Réglage d'usine / CMPT = 2 [MPa] : 0,06…10
• Point de commutation SP - Statut_B Haute résolution / CMPT = 3 [MPa] : 0,06…10
• Plage de précision du point de commutation : < ± 0,4 ; (Réduction de 1:1)
• Norme SDCI : CEI 61131-9
• Type de transmission IO-Link : COM2 (38,4 kbauds)
• Température ambiante-1 [°C] : -25...80
• Plage de pourcentage de répétabilité : < ± 0,1 ; ​​(pour des fluctuations de température < 10 K ; rapport de réduction 1:1)
• Couple de serrage [Nm] : 25…35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de pression)
• Application : à usage industriel
• Conception de protection contre les courts-circuits : pulsée
• Fonction de sortie : Normalement fermé / Normalement ouvert ; (configurable)
• Signal de sortie : Signal de commutation ; Signal analogique ; IO-Link ; (configurable)
• Convient sous certaines conditions pour une utilisation dans des milieux gazeux à des pressions > 25 bar uniquement sur demande.
• Classe de port maître requise : A ; (si la broche 2 n’est pas connectée : B)
• Délai de disponibilité [s] : 0,3
• Caractéristique spéciale : contacts plaqués or
• Tension de fonctionnement [V] : 18...30 CC ; (selon SEL/PEL)
• Atténuation de sortie analogique dAA [s] : 0…4
• Valeur du processus d'amortissement dAP [s] : 0…4
• Courant nominal continu de la sortie à découpage CC [mA] : 250
• Élément papillon des gaz présent : non (peut être installé ultérieurement)
• Type de pression : pression relative
• Résistance à la compression [bar] : 300
• Directive relative aux équipements sous pression : Bonnes pratiques d’ingénierie ; convient aux fluides du groupe 2 ; fluides du groupe 1 sur demande
• Délai réglable dS, dr [s] : 0…50
• Version électrique : PNP/NPN
• Nombre total de sorties : 2
• Poids [g] : 275 000
• Remarques sur la précision/l'écart : Précision du point de commutation, écart de la courbe caractéristique inférieur à DNVGL : < ± 1 %
• Écart d'hystérésis : < ± 0,1 ; ​​(Réduction de 1:1)
• Par incréments de - Réglage d'usine / CMPT = 2 [barre] : 0,2
• Par paliers de - Réglage d'usine / CMPT = 2 [psi] : 2
• Par incréments de - Status_B Haute résolution / CMPT = 3 [barre] : 0,1
• Par étapes de - Status_B Haute résolution / CMPT = 3 [psi] : 1
• Fonctions IO-Link (acycliques) - Réglage d'usine / CMPT = 2 : Marquage spécifique à l'application
• Fonctions IO-Link (acycliques) - Status_B Haute résolution / CMPT = 3 : Marquage spécifique à l'application
• Pression de résolution IO-Link - Réglage d'usine / CMPT = 2 [bar] : 0,1
• Pression de résolution IO-Link - Statut_B Haute résolution / CMPT = 3 [bar] : 0,05
• Interface de communication : IO-Link
• Protection contre les courts-circuits : oui
• Température de stockage [°C] : -40...100
• Stabilité à long terme : < ± 0,05 ; (Réduction de 1:1 ; tous les 6 mois)
• Temps de montée maximal de la sortie analogique [ms] : 3
• Charge maximale [Ω] : 500
• Chute de tension maximale à la sortie de commutation CC [V] : 2
• Médias : Médias liquides
• Température moyenne [°C] : -25...80
• Plage de mesure [barre] : 0…100
• Plage de mesure [psi] : 0...1450
• Distance minimale entre SP et rP - Réglage d'usine / CMPT = 2 [bar] : 0,6
• Distance minimale entre SP et rP - Réglage d'usine / CMPT = 2 [psi] : 6
• Distance minimale entre SP et rP - Statut_B Haute résolution / CMPT = 3 [barre] : 0,5
• Distance minimale entre SP et rP - Statut_B Haute résolution / CMPT = 3 [psi] : 6
• Pression d'éclatement minimale [bar] : 650
• Pression d'éclatement minimale [psi] : 9400
• Cycles d'impression minimum : 100 millions
• Résistance d'isolement minimale [MΩ] : 100 ; (500 V CC)
• Résistance de charge minimale [Ω] : 2000
• Temps de cycle de traitement minimal - Réglage d'usine / CMPT = 2 [ms] : 2,3
• Temps de cycle de traitement minimal - Statut_B Haute résolution / CMPT = 3 [ms] : 3
• MTTF : 138
• Options de paramétrage : Hystérésis / Fenêtre ; Normalement fermé / Normalement ouvert ; Délai de commutation/réinitialisation ; Amortissement ; Unité d’affichage ; Sortie courant/tension
• Profil - Paramètre d'usine / CMPT = 2 : Capteur intelligent : Variable de données de traitement ; Identification et diagnostic de l'appareil
• Profil - Statut_B Haute résolution / CMPT = 3 : Capteur intelligent ED2 : Capteur de mesure numérique (0x000A), identification et diagnostic (0x4000)
• Raccordement process : Raccord fileté G 1/4 filetage intérieur (DIN EN ISO 1179-2)
• Point de réinitialisation rP - Réglage d'usine / CMPT = 2 [bar] : 0,2…99,6
• Point de réinitialisation rP - Réglage d'usine / CMPT = 2 [psi] : 4...1444
• Point de réinitialisation rP - Statut_B Haute résolution / CMPT = 3 [barre] : 0,2…99,6
• Point de réinitialisation rP - Statut_B Haute résolution / CMPT = 3 [psi] : 3...1444
• Fréquence de commutation CC [Hz] : < 500
• Point de commutation SP - Réglage d'usine / CMPT = 2 [bar] : 0,6…100
• Point de commutation SP - Réglage d'usine / CMPT = 2 [psi] : 10…1450
• Point de commutation SP - Statut_B Haute résolution / CMPT = 3 [barre] : 0,6…100
• Point de commutation SP - Statut_B Haute résolution / CMPT = 3 [psi] : 9...1450
• Indice de protection : IP 65 ; IP 67
• Classe de protection : III
• Mode SIO : oui
• Connecteur : Disposition des broches : 0001 - Connecteur : 1 x M12 ; Codage : A ; Contacts : plaqués or
• Consommation de courant [mA] : < 35
• Coefficient de température au point zéro : < ± 0,2 ; (-0...80 °C)
• Plage du coefficient de température : < ± 0,2 ; (-0…80 °C)
• Résistant aux surcharges : oui
• Résistance au vide [mbar] : -1000
• Protection contre l'inversion de polarité : oui
• Système de surveillance intégré : oui
• Matériaux en contact avec le fluide : 1.4404 (acier inoxydable / 316L) ; Al₂O₃ (céramique) ; FKM

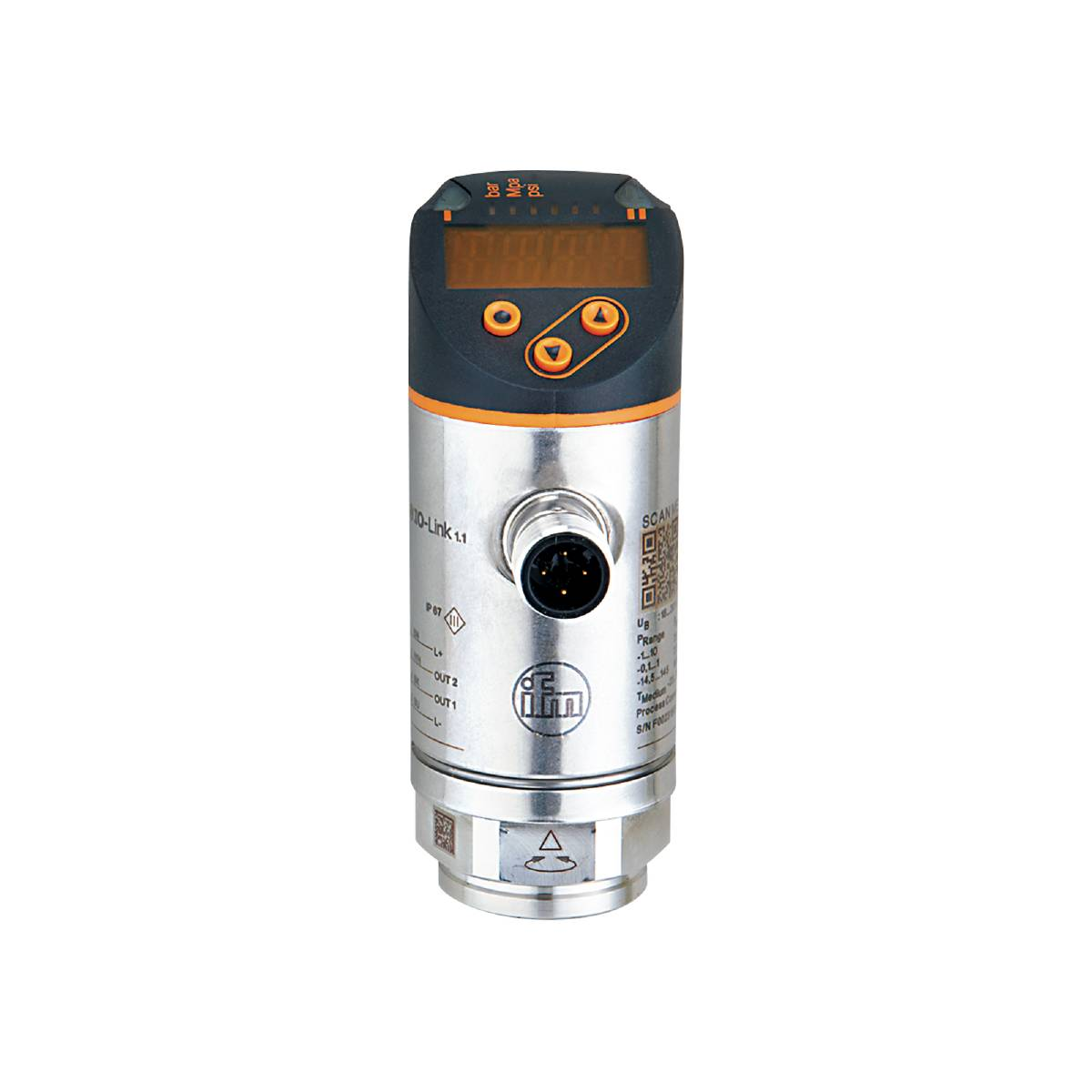

taper

PN2092

Connexion

M12

Sorties

PNP

NPN

Signal de sortie (min.)

4 mA

Signal de sortie (max.)

20 mA

Interfaces

IO-Link

Plage de mesure (pression) (min.)

0 MPa

Plage de mesure (pression) (max.)

10 MPa

Plage de mesure (pression)

0 MPa à 10 MPa

Tension de fonctionnement minimale

18 V CC

Tension de fonctionnement maximale.

30 V CC

Plage de tension de fonctionnement

18 - 30 V CC

Type de contact

1 ouvreur

1 plus près

Analogique

Raccord de tuyau

G1/4 IG

Température minimale

-25°C

Température maximale

80°C

Conforme à la directive RoHS

Oui

Contenu

1 pièce

Type de produit

Capteur de pression
