• Eingang (L1 - L2 - L3)
• Mess-/Motorspannung: max. AC 690 V
• Eingangswiderstände: 500 kΩ
• Ansprechwert Uan: 20 mV ... 400 mV, einstellbar oder 0,2 ... 4 V, einstellbar
• Hysterese (für Erkennung Motorlauf): 100 %
• Ausschaltverzögerung der Ausgangskontakte bei Erkennung Motorlauf: < 100 ms
• Stillstandszeit ts: 0,2 ... 6 s einstellbar
• Hilfsspannung UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
• Empfohlene Absicherung: 2 A
• Spannungsbereich AC: 0,8 ... 1,1 UN
• DC: 0,9 ... 1,2 UN
• Nennverbrauch: 5 VA, 3 W
• Nennfrequenz (AC): 50 / 60 Hz
• Frequenzbereich (AC): 45 ... 65 Hz
• max. Restwelligkeit (DC): 10 %
• Einschaltverzögerung der Ausgangsrelais bei Anlegen der Hilfsspannung (stehender Motor): 0,4 ... 0,8 s + eingestellte ts
• Kontaktbestückung (Sicherheitskontakte): 3 Schließer, 1 Öffner
• Die Schließer-Kontakte 23-24, 33-34 und 43-44 können für Sicherheitsabschaltungen verwendet werden.
• Der Öffner-Kontakt 11-12 ist nur als Meldekontakt verwendbar!
• Kontaktart: Relais, zwangsgeführt
• Schaltnennspannung: AC 250 V
• Thermischer Strom Ith: 5 A (bis 40°C)
• Quadratischer Summenstrom: siehe Deratingkurve Schaltvermögen
• nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60 947-5-1
• Öffner 1 A / AC 230 V IEC/EN 60 947-5-1
• nach DC 13 Schließer: 1 A / DC 24 V IEC/EN 60 947-5-1
• Öffner 1 A / DC 24 V IEC/EN 60 947-5-1
• in Anlehnung an DC 13 Schließer: 4 A / 24 V bei 0,1 Hz IEC/EN 60 947-5-1
• Öffner 4 A / 24 V bei 0,1 Hz IEC/EN 60 947-5-1
• Elektrische Lebensdauer bei 5 A, AC 230 V cos ϕ = 1: ≥ 2 x 105 Schaltspiele
• Absicherung der Sicherheitskontakte: max. Schmelzsicherung 4 A gG / gL
• Sicherungsautomat C6A Maximale Schalthäufigkeit: 1200 / h
• Mechanische Lebensdauer: ≥ 50 x 106 Schaltspiele
• Halbleiter-Meldeausgänge: 100 mA DC 24 V, plusschaltend, galvanisch getrennt; Versorgung über A3+ / A4; „ON“ für Freigabe, „ERR“ für Fehler
• Schließer-Meldekontakt: 3 A AC 250 V (geschlossen beiFreigabe)

Typ

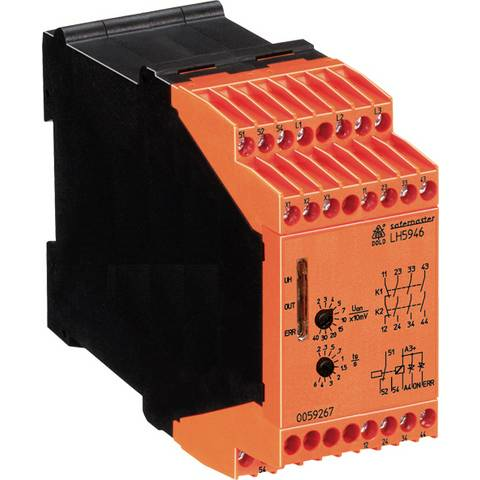

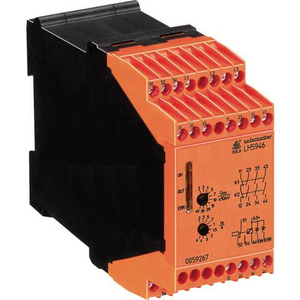

LH5946.48/61 20-400mV UH=DC24V 0,2-6s

Abm.

(B x H) 45 mm x 90 mm

Höhe

90 mm

Breite

45 mm

Betriebsspannung

24 V/DC

Einbau-Tiefe

121 mm

Gewicht

400 g

Produkt-Art

Stillstandswächter
